207-KRR-B-AH02#N25

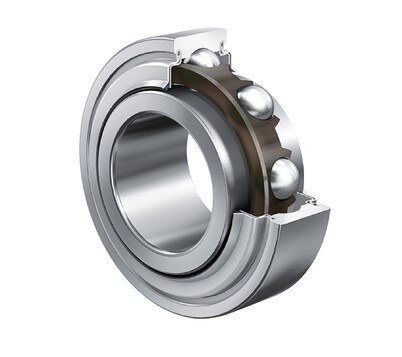

Upínací ložiska se používají především pro jednoduchá uložení, např. v zemědělských strojích, transportních zařízeních, nebo ve stavebních strojích. Upínací ložisková jednotka se skládá z oboustranně utěsněného jednořadého kuličkového ložiska s kulovým vnějším kroužkem a z tělesa odlitého ze šedé litiny nebo vylisovaného z ocelového plechu. Standardní program obsahuje metrické i palcové rozměry a k nim příslušející stojatá a přírubová tělesa. Upínacích ložisek se používá téměř výhradně jako vodících ložisek. Jsou proto vhodná hlavně pro uložení krátkých hřídelí a tam, kde se předpokládá jen nepatrná tepelná roztažnost. Menší délková dilatace hřídele se vyrovnává v mezích axiální vůle v ložiskách. Upínací ložiska nevyžadují žádnou údržbu. Jsou předmazaná na celou dobu trvanlivosti ložiska. Mají-li být domazávána, musí se použít litinových těles se závitem M8x1 pro mazací hlavici. Upínací ložiska vyrovnají nesouosost až do výchylky 5° ze souosé polohy. Domazávaná ložiska se smí naklopit jen o 2,5°.
